حمايه الفراغ اعلي السقف المستعار protection of concealed space


حمايه  الفراغ  اعلي  السقف  المستعار  - protection of concealed space




concealed space,nfpa13,nfpa  13, handbook,fire sprinkler,كواشف  دخانود,لرشاشات,الكود  المصري,الكودالقطري,الكود السعودي,الكود  الاماراتي


تعريف concealed space :



المتعارف  عليه  والشائع  هي  المسافه  بين  السقف  المستعار  والسقف  الخرساني لكن

 كده  تعريف  ناقص  حيث ان المصطلح  ده  يطلق  ايضا علي  بعض  الاماكن  اخري

  مثل  : في  غرفة  الشبكات  يكون  هناك  ما  يمكننا  ان  نطلق  عليه  ارض  مستعاره

 ايضا  اعلي  finish  floor   وتكون  هذه  المنطقه  خاصه  بتمديدات  كابلات

الكومبيوتر.

concealed space,nfpa13,nfpa  13, handbook,fire sprinkler,كواشف  دخانود,لرشاشات,الكود  المصري,الكودالقطري,الكود السعودي,الكود  الاماراتي

حماية  concealed space ;

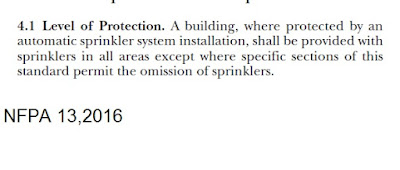

القاعده  العامه  والتي تم  ذكرها  في  section  4.1 ,nfpa13   هي  ان  كل المبني

  يتم  حمايته  عن  طريق  الرشاشات  fire sprinkler    الا ان  يري المصمم  استثناء

 في nfpa  13

concealed space,nfpa13,nfpa  13, handbook,fire sprinkler,كواشف  دخانود,لرشاشات,الكود  المصري,الكودالقطري,الكود السعودي,الكود  الاماراتي


اذا حماية
concealed spac تتوقف  علي هل  ذكر nfpa استثناء  ام  لا  في  الحقيقه

  ان  nfpa ذكر  استثناءات  كتير  جدا وتم  ذكرهم  بالتفصيل  مابين  section

8.15.1.2  حيث  ان  nfpa يعتبر  هذا  الاماكن  noncombustible اذا  هي غير

  محتاجه للحمايه  بالرشاشات

concealed space,nfpa13,nfpa  13, handbook,fire sprinkler,كواشف  دخانود,لرشاشات,الكود  المصري,الكودالقطري,الكود السعودي,الكود  الاماراتي


ثانيا  اذا  كان  الفراغ محمي  بطريقه  تانيه  من  طرق  الحمايه  زي  co2   مثلا  يكون

 الفراغ  ايضا  غير  محتاج  للرشاشات .

دلوقتي  اتكلمنا  ان  الاساس  ان  يكون
concealed space  يحتوي  علي  مواد

 combustible  طيب  هل  لو الفراغ  يحتوي  علي  ماسوره  بلاستك  او  كابل  كهربا

 او  كيمة  قليله  من  المواد  القابله  للاحتراق  يعتبر  في  الحاله  combustible


الجواب    لا   ,كما  وضح ذلك  nfpa  13, handbook

concealed space,nfpa13,nfpa  13, handbook,fire sprinkler,كواشف  دخانود,لرشاشات,الكود  المصري,الكودالقطري,الكود السعودي,الكود  الاماراتي

السؤال الاهم : هل للارتفاع  او  مساحة concealed space  اعتبار

بغض  النظر  عن  محتوي الفراغ  ؟


لاجابة السؤال  ده  لازم  نفرق بين  nfpa  كمرجع  عالمي  والاكواد المحليه  سواء

الكود المصري
او  السعودي  او القطري  والاماراتي

لو  هانتكلم  بما  يخص  الارتفاع  في nfpa  تكون  الاجابه  الارتفاع  ليس  له  اي


  اعتبار  بدون  محتويات  الفراغ  فيمكن  ان  يكون  الفراغ  50 سم  ويحتاج  تغطيته


 بالرشاشات  ويمكن  ان  اكثر  من  متر  ولا  يحتاج  الا  رشاشات  وسار  علي  نفس  النهج  كل  من  الكود  السعودي  والمصري   والاماراتي  حيث  انهم  لم  يتطرقوا  لاي

 ذكر  عن  الارتفاع  الا ان الكود  المصري  الزم  بتركيب
بكواشف  دخان  اذا  زاد   الارتفاع  عن  80 سم

concealed space,nfpa13,nfpa  13, handbook,fire sprinkler,كواشف  دخانود,لرشاشات,الكود  المصري,الكودالقطري,الكود السعودي,الكود  الاماراتي


اما  فيما يخص  الكود  الكود  القطري  فقد فصل  الموضوع  لاكثر  من  جزء

- اذا  كان  الفراغ  اقل  من  80 سم  ولا  يحتوي  علي  مواد   combustible فهو  لا يحتاج  الا  الحمايه  بالرشاشات

- اذا  كان الفراغ   اقل  من  80 سم  ويحتوي  علي  كمية  مواد  قابله  للاشتعال  يحتاج  الي  الحمايه بالرشاشات
- اذا  كان الفراغ  اكثر  من  80 سم  فهو  يحتاج  الي  الحمايه  بالرشاشات  بغض  النظر  عن محتوياته .


تحميل  المقال  pdf

الجزء الخاص concealed space   من  الكود  القطري

الجزء الخاص  concealed space  من nfpa handbook


إعداد م / أحمد خميس الجزار
